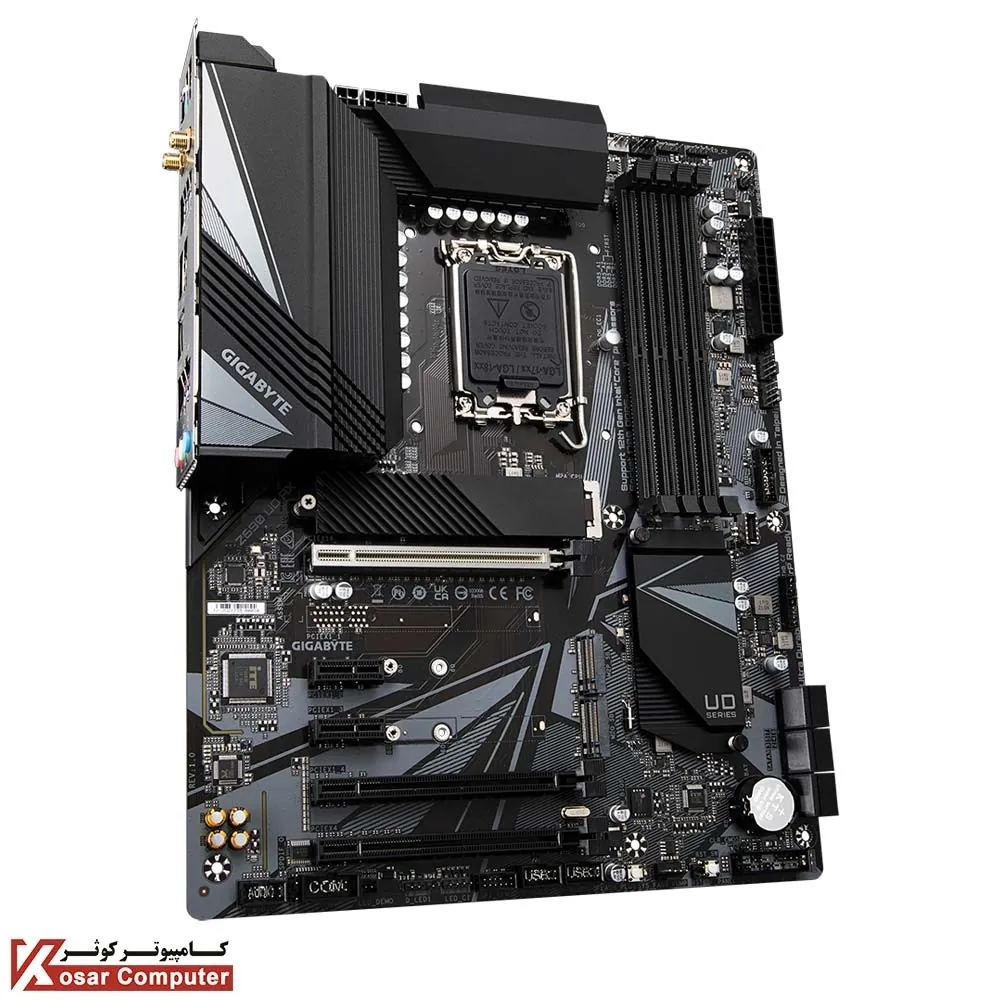

مادربرد گیگابایت Z690 UD AX

GIGABYTE MAINBOARD Z690 UD AX DDR5 LGA1700


  • سوکت مادربرد : LGA1700

  • خروجی تصویر : DisplayPort / HDMI

  • حافظه رم : 128 گیگابایت/2کانال/6000 مگاهرتز

  • کانکتور (SATA) ساتا : 6 عدد

  • پورت (USB) یو اس بی : USB 3.2 TYPE-A / USB 3.2 TYPE-C / USB 2.0

  • هدر RGB :

  • کانکتور M.2 :

  • اتصال وایرلس :


لطفا برای خرید تعداد بالاتر از موجودی سایت با پشتیبانی تماس بگیرید

مشخصات

اطلاعات اضافی

مشخصات کلی

مدل Z690 UD AX
سازنده گیگابایت
سایز 244 × 305 میلی متر
پلتفرم سازنده اینتل
قالب ساخت ATX

پردازنده و چیپست

سوکت سوکت LGA1700
تعداد سوکت پردازنده 1 عدد
چیپست اینتل Z690
پردازنده قابل پشتیبانی پردازنده های شرکت اینتل نسل 12th سری CORE I5 , CORE I7 , CORE I9

حافظه رم

تعداد اسلات رم 4 عدد
نوع حافظه DDR5
حداکثر حافظه پشتیبانی شده 128 گیگابایت
فرکانس حافظه در حالت معمول : 4000 / 4800 مگاهرتز
در حالت اورکلاک : 5200 / 5400 / 5600 / 5800 / 6000 مگاهرتز
پیکربندی حافظه دو کانال
قابلیت XMP

گرافیک

رزولوشن خروجی پورت DisplayPort رزولوشن برابر : 4096x2304
ورژن خروجی : DisplayPort 1.2
پشتیبانی از HDCP 2.3 -------------------------------- پورت HDMI رزولوشن برابر : 4096x2160
ورژن خروجی : HDMI 2.1
پشتیبانی از HDCP 2.3

صدا

کارت صدا Realtek® Audio
کانال‌های صوتی 2/4/5.1/7.1
جک 3.5 میلی‌متری 3 عدد
خروجی صدای دیجیتال S/PDIF ×

شکاف توسعه

اسلات PCI Express کارت گرافیک 3 عدد
پشتیبانی از SLI ×
پشتیبانی از Crossfire
اسلات PCIe x1 2 عدد
اسلات PCI Express x4 ×
اسلات PCI ×

کانکتورهای داخلی

کانکتور Sata 6 عدد
کانکتور SATA Express ×
کانکتور M.2 3 عدد
توضیحات M.2 1 عدد کانکتور -- 2260 / 2280 / 22110 - پشتیبانی از PCIe 4.0 x4/x2
1 عدد کانکتور -- 2260 / 2280 - پشتیبانی از PCIe 4.0 x4/x2
1 عدد کانکتور -- 2260 / 2280 - پشتیبانی از PCIe 4.0 x4/x2
کانکتور U.2 ×
پشتیبانی از قابلیت RAID
توضیحات Raid Raid 0 , 1 , 5 , 10
توضیحات حافظه -----
هدر USB 3.2 2 عدد
هدر USB 3.1 ×
هدر USB 3.0 ×
هدر USB 2.0 2 عدد
کانکتور Thunderbolt
کانکتور پورت کام ×
کانکتور پورت پارالل ×
کانکتور پورت سریال
هدر آرجی بی RGB
توضیحات RGB دو عدد هدر RGB LED strip -- دو عدد هدر addressable LED
کانکتور پاور 1 عدد کانکتور 24 پین
1 عدد کانکتور برق 8 پین 12 ولت
1 عدد کانکتور برق 4 پین 12 ولت
سایر اتصالات 1 عدد هدر فن پردازنده water cooling
3 عدد هدر فن
1 عدد هدر فن پردازنده water cooling
1 عدد هدر system fan/water cooling pumpپ
1 عدد هدر Trusted Platform Module
مجهز به دکمه های پاور و ریست
دکمه Q-Flash Plus
1 عدد Clear CMOS jumper

پنل پشتی

پورت PS/2 1 عدد
پورت VGA ×
پورت DVI-I ×
پورت DVI-D ×
پورت HDMI
پورت DisplayPort
پورت USB 3.2 Gen1 4 عدد
پورت USB 3.2 TYPE-C GE1 ×
پورت USB 3.2 Type-A Gen2 1 عدد
پورت USB 3.2 Type-C Gen2 ×
پورت USB 3.2 Type-C 2x2 1 عدد
پورت USB 3.1 Gen1 ×
پورت USB 3.1 TYPE-C Gen1 ×
پورت USB 3.1 Type-A Gen2 ×
پورت USB 3.1 Type-C Gen2 ×
پورت USB 3.0 ×
پورت USB 2.0 4 عدد
تعداد پورت شبکه 1 عدد
مدل کارت شبکه Realtek® 2.5GbE
کارت شبکه وایرلس
مدل کارت شبکه وایرلس Intel® Wi-Fi 6 AX201
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
بلوتوث
ورژن بلوتوث 5.2
سایر پورت ها -----

سایر موارد

پشتیبانی سیستم عامل ویندوز «11» -- 64 بیت
ویندوز «10» -- 64 بیت

جزییات

CSS floats

چیپست و سوکت مادربرد GIGABYTE Z690 UD AX

مادربرد گیگابایت مدل Z690 UD AX مجهز به چیپست قدرتمند Z690 است و از پردازنده های اینتل نسل 12 سری CELERON , PENTIUM , CORE I3 , CORE I5 , CORE I7 و CORE I9 پشتیبانی می کند.شما می توانید برای اینکه از مدل پردازنده های پشتیبانی شده توسط این مادربرد آگاه شوید می توانید اینجا کلیک کنید تا وارد سایت رسمی گیگابایت شوید و تمامی پردازنده هایی که مادربرد از آنها پشتیبانی می کند را چک کنید.



CSS floats

حافظه مادربردDDR5

این مادربرد دارای 4 عدد اسلات حافظه رم از نوع DDR5 است.همچنین حداکثر از 128 گیگابایت حافظه رم پشتیبانی می کند و می توانید 4 عدد رم 32 گیگابایت را روی هر اسلات قرار دهید.مادربرد در حالت عادی از فرکانس 4000 و 4800 مگاهرتز پشتیبانی کرده و چنانچه اورکلاک شود فرکانس های 5200 / 5400 / 5600 / 5800 و 6000 مگاهرتز را نیز پشتیبانی می کند.در نظر داشته باشید می توانید رم های DDR5 مورد نظر خود را به صورت دو کانال روی مادربرد قرار دهید تا از حداکثر سرعت در امور روزانه خود بهره مند شوید.همچنین از حافظه های Extreme Memory Profile (XMP) و (1Rx8/2Rx8) ECC و (1Rx8/2Rx8/1Rx16) non-ECC نیز پشتیبانی می کند.



CSS floats

خروجی گرافیک آنبرد

مادربرد گیگابایت Z690 UD AX DDR5 دارای خروجی گرافیک آنبرد است.در پنل پشت مادربرد یک عدد پورت HDMI و یک عدد پورت DisplayPort وجود دارد.در پورت HDMI ورژن 2.1 حداکثر رزولوشن 4096x2160 فرکانس 60 هرتز و در پورت Display ورژن 1.2 حدامثر رزولوشن 4096x2304 فرکانس 60 هرتز پشتیبانی می شود.به این نکته توجه کنید که گرافیک آنبرد در این مادربرد با توجه به انتخاب پردازنده متغیر است.یعنی هر چه پردازنده ی قوی تری بر روی مادربرد قرار دهید گرافیک آنبرد بالاتری هم دارید.(پردازنده های اینتل سری F فاقد گرافیک می باشند)



CSS floats

خروجی صدا

کارت صدای Realtek در این مادربرد به همراه خازن های صوتی پیشرفته باعث کیفیت بالا در ارائه صدا می شود و شما با لذت تمام امور خود را انجام می دهید و حتی برای گیمرها واقعی ترین جلوه های صوتی را ارائه میدهد.همچنین مادربرد دارای یک محافظ نویز صوتی می باشد که قطعات حساس صوتی آنالوگ بر روی برد را از آلودگی های احتمالی صوتی در سطح PCB جدا می کند.همچنین از خروجی S/PDIF هم برای صدای دیجیتال نیز پشتیبانی می کند.



CSS floats

کارت شبکه 2.5 گیگابیتی

کارت شبکه موجود بر روی مادربرد مدل Realtek به صورت 2.5GbE است که در مقایسه با مادربرد های نسل قبل تا 2 برابر سرعت انتقال سریع تر است.یعنی گیمرهایی که بازی های آنلاین می کنند در جریان باشند که این مادربرد با سرعت بالایی که دارد برای آنها تجربه ی بازی بی نظیری را می سازد.کارت شبکه از سرعت 10 / 100 / 1000 و 2500 مگابایت بر ثانیه (Mbps) پشتیبانی می کند.



CSS floats

شکاف های توسعه

بر روی هدر مادربرد یک عدد اسلات PCI Express x16 با پشتیبانی از PCI Express 5.0 و یک عدد اسلات PCI Express x16 (PCIEX4) و یک عدد اسلات PCI Express x16 (PCIEX1_4) با پشتیبانی از PCI Express 3.0 برای نصب کارت گرافیک وجود دارد.همچنین توجه داشته باشید که مادربرد از تکنولوژی CrossFire پشتیبانی می کند.دو عدد هم اسلات PCI Express x1 در پایین مادربرد وجود دارد.



CSS floats

3 عدد کانکتور M.2

بر روی مادربرد 3 عدد کانکتور پر سرعت M.2 وجود دارد.یک عدد کانکتور 2260/2280/22110 با پشتبانی از اس اس دی های پر سرعت PCIe 4.0 x4/x2 ، دو عدد کانکتور 2260/2280 با پشتیبانی از اس اس دی های PCIe 4.0 x4/x2 می باشند.شما با قرار دادن اس اس دی NVME سرعت بالایی به سیستم می دهید و می توانید خیلی سریع سیستم را روشن کنید ، نرم افزار نصب و اجرا کنید و ...



CSS floats
6 عدد کانکتور ساتا

6 عدد کانکتور ساتا روی هدر مادربرد وجود دارد.پس شما می توانید به راحتی انواع هارد دیسک ، درایو اینترنال (DVD) و یا اس اس دی های 2.5 اینچی با رابط ساتا را بر روی مادربرد نصب کنید.همچنین مادربرد از قابلیت RAID 0, RAID 1, RAID 5, RAID 10 هم پشتیبانی می کند.



CSS floats

کانکتور های داخلی مادربرد

بر روی هدر مادربرد یک عدد کانور 24 پین پاور به همراه یک عدد کانکتور 8 پین برق و یک عدد کانکتور 4 پین برق پاور ، 3 عدد هدر فن و یک عدد هدر فن پردازنده water cooling ، دو عدد هدر addressable LED strip و دو عدد هدر RGB LED strip برای زیبا سازی مادربرد ، 3 عدد کانکتور M.2 به همراه 6 عدد کانکتور ساتا (SATA 6Gb/s) ، یک عدد هدر پورت پر سرعت USB Type-C Gen 1 و یک عدد پورت USB 3.2 Gen 1 به همراه 2 عدد پورت USB 2.0 برای اتصال یو اس بی های کیس در قسمت جلویی ، 1 عدد هدر پورت سریال ، 2 عدد کانکتور Thunderbolt ، دکمه ریست ، reset jumper ، دکمه Q-Flash Plus و Clear CMOS jumper وجود دارد.



CSS floats

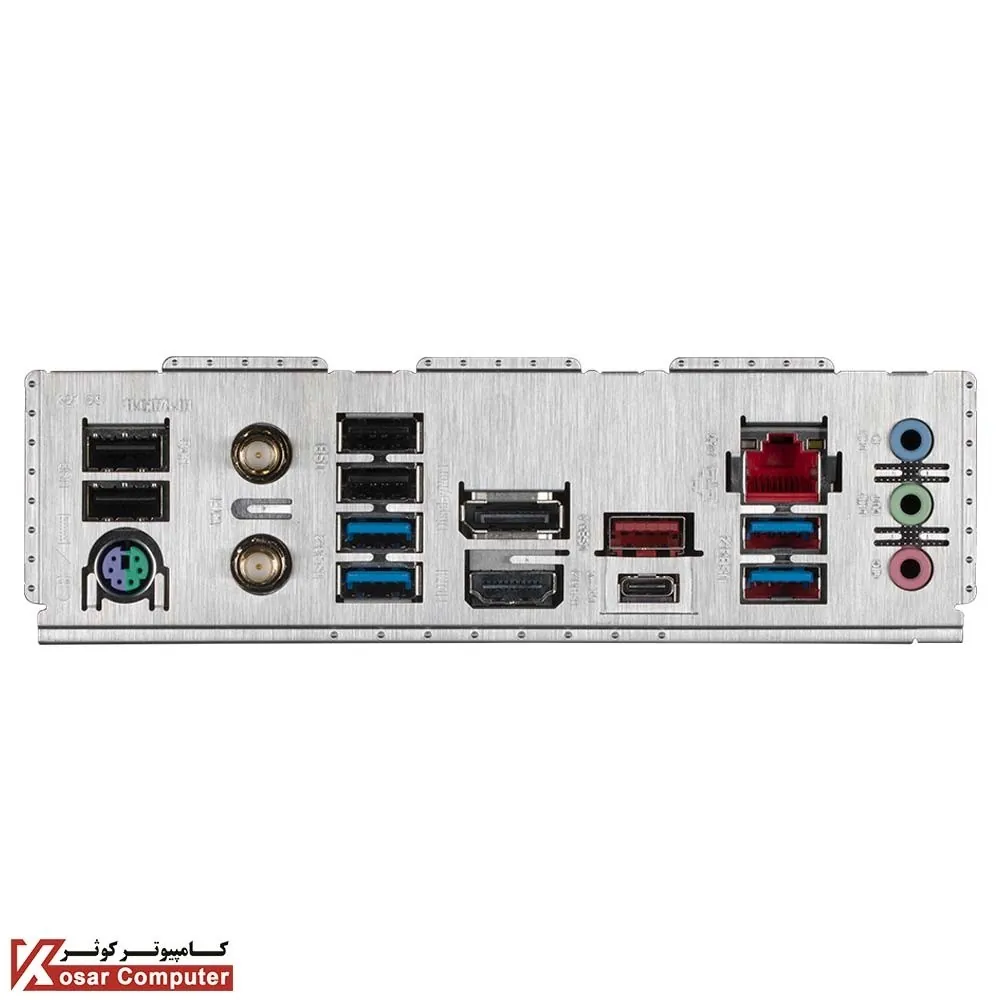

کانکتور ها در پنل پشتی

در پنل پشت مادربرد 10 عدد پورت USB وجود دارد که شامل یک عدد پورت USB Type-C Gen 2x2 ، یک عدد پورت USB 3.2 Gen 2 Type-A ، چهار عدد پورت USB 3.2 Gen 1 و 4 عدد پورت USB 2.0 می شود.برای خروجی تصویر به صورت آنبرد یک عدد پورت DisplayPort و یک عدد پورت HDMI موجود است.همچنین یک عدد پورت PS2 برای اتصال کیبورد و ماوس ، یک عدد پورت شبکه ، یک عدد کانکتور خروجی optical S/PDIF و 3 عدد جک صدا هم وجود دارد.

مشخصات کامل محصول در سایت سازنده GIGABYTE Z690 UD AX
